概述

隨著城市集中供熱的成熟化，集中供熱控制系統的自動化控制程度也越來越精細，熱網系統中對居民樓棟的供熱量調節已成為日趨重要的問題。本方案采用無線自組網方式，通過換熱站對居民樓棟電調閥實現遠程無線精確調節，以控制每棟居民樓的供熱量，使遠熱源端和近熱源端的用戶溫度趨于平衡，從而達到換熱站供熱小區中每個樓棟用戶均勻供熱的目的。同時，供熱系統本身也實現了節能降耗。本方案基于成都技高科技有限公司THeNet無線自組網技術。

THeNet換熱站無線傳輸系統

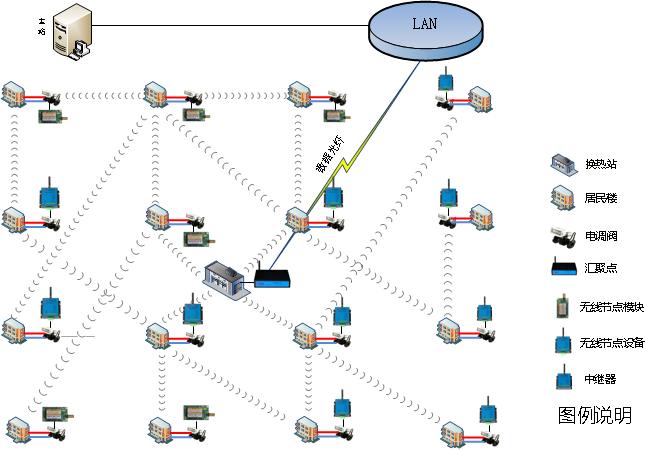

系統實施方案

THeNet換熱站無線傳輸系統

◆  系統由智能電調閥、無線節點、匯聚點組成。

◆  換熱站所覆蓋供熱小區內的每棟樓安裝一個智能電調閥，無線節點與每棟樓的電調閥相連接，隨時接收匯聚點下發的控制命令，對電調閥進行精確調節，同時也將電調閥狀態信息回傳到匯聚點。

◆  匯聚點置放于供熱小區換熱站，以自身為核心擴展出整個THeNet無線自組網。主站通過匯聚點將控制命令以ModBus協議下發到網絡內的各無線節點，再到各電調閥，并接收供熱小區內各樓棟電調閥的狀態信息數據。

◆  無線節點與匯聚點之間以THeNet無線自組網的方式實現通信，不產生任何通訊費用；匯聚點到主站之間采用光纖網絡，在保障通信可靠性的同時也盡量減少了系統的運行成本。

THeNet換熱站無線傳輸系統的優勢

THeNet換熱站無線傳輸系統是一套集數據采集、遠程控制等功能于一體的解決方案。相比現行對換熱站供熱量的控制，通過對樓棟電調閥進行無線改造，實現深入到對樓棟供熱的遠程控制，達到熱力公司的監控需求。此系統具有如下的優點：

◆   數據透明傳輸，無需軟件通信協議的二次開發

◆   全自動組網，零設置，易于安裝

◆   零通訊費用，自有網絡架構，所有通信均發生在自有網絡中

◆   快速的系統響應，數據的時效性強

◆   控制命令的準確傳達，保證電調閥的精確控制

◆   自組網架構的網絡結構，保證信息傳輸的可靠性

◆   信道數量多，并發能力強；自動跳頻，超強抗干擾

◆   完整的安全體系，防止非法入侵和數據篡改

◆   支持異常信息的主動上報

THeNet換熱站無線傳輸系統的特點

透明傳輸，開發簡單，可擴展性強

節點和匯聚點之間采用透明傳輸，使得主站與電調閥間的通信協議無需考慮與THeNet的接口，這種方式具有非常大的靈活性。主站與電調閥間的通信可以按照標準ModBus來進行開發，一方面使得開發簡單，軟件無需二次開發；另一方面提高了系統的可擴展性和適應性，可以同時兼容有線的方式。

自組網傳輸，網絡穩定可靠

自組網傳輸相比于傳統的無線網的傳輸更加可靠。在傳統無線網絡中，數據都按照設定好的鏈路進行路由傳輸，一旦有節點出現故障，它的所有相關節點都會隨之而癱瘓。而自組網傳輸由于是動態路由，可以隨時調整，當某個節點出現故障的時候，它之前的相關節點會另外找尋路徑來接入網絡，從而避免網絡的癱瘓，保證了數據傳輸的可靠性。

               故障發生時的網絡                                               自動調整后的網絡

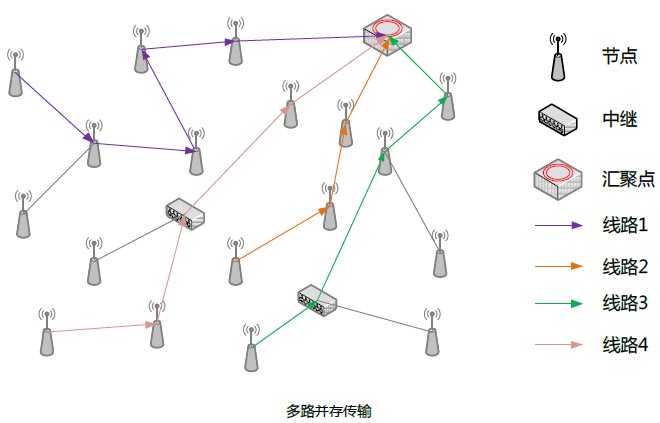

無線信道數量多，并發性好

相比其他無線傳輸設備不到20個的信道數，THeNet系列設備的信道數達到了150個之多，對于同時并發的數據傳輸具有明顯的優勢。

技術支持及售后服務

 我公司為用戶的使用和二次開發提供良好的技術支持；并提供一年保修，終身維護的售后服務。同時為滿足客戶不同的需要，我公司也可以為用戶特別定制產品。
